01 / GESTOR DE RED

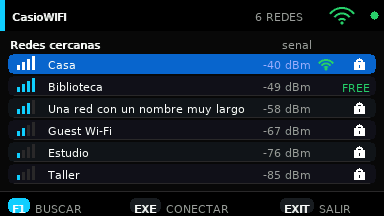

CasioWIFI
Escanea, diferencia redes abiertas y protegidas, introduce contraseñas con el teclado físico y conserva hasta ocho conexiones confirmadas.
Casio fx-CG50 × XIAO ESP32-C3
Internet dentro
de una Casio.
Una modificación física y una plataforma de software que añaden Wi-Fi, HTTPS y asistencia mediante IA a una calculadora gráfica.
La calculadora conserva su identidad. La ESP32 solo le presta aquello que nunca tuvo: una salida al mundo.
Enlace internoUART 9600 8N1
Placa auxiliarXIAO ESP32-C3
Pantalla384 × 216
LicenciaMIT
01 / ARQUITECTURA
Dos dispositivos. Una experiencia.
La fx-CG50 sigue dibujando la interfaz, leyendo el teclado y gestionando la conversación. La ESP32 se ocupa de la radio, TLS y las peticiones de red.
01 · EntradaCasio fx-CG50Interfaz, teclado e historial visible.
02 · EnlaceUART con checksumFrames, IDs, fragmentación y reintentos.
03 · PuenteXIAO ESP32-C3Wi-Fi, NVS, HTTPS y streaming.
04 · RedRouter / OllamaConectividad y modelo conversacional.
02 / SOFTWARE
Dos aplicaciones. Un firmware.
Un único firmware sirve a los dos add-ins. CasioWIFI prepara la conexión; CasioGPT la convierte en una conversación.
02 / CHAT EN LA NUBE

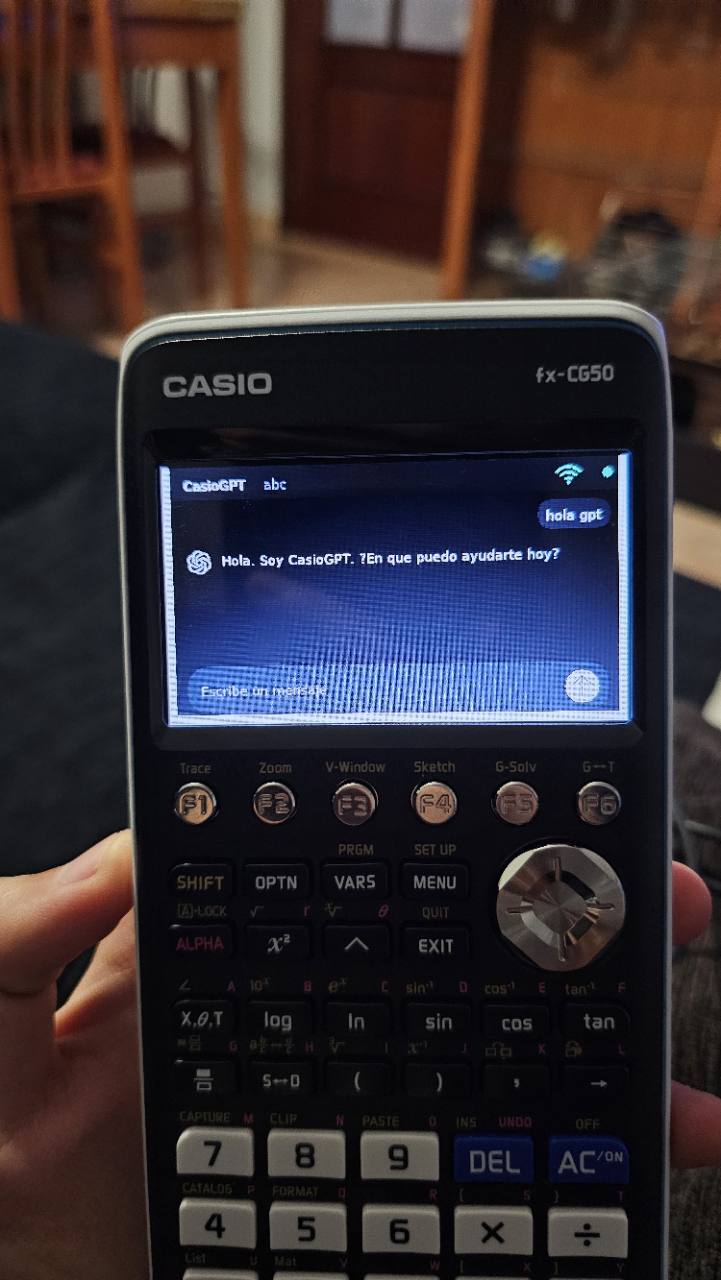

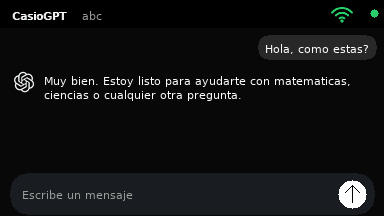

CasioGPT
Envía prompts desde la calculadora y muestra la respuesta a medida que llega. Sin interfaz web intermedia y con cancelación física mediante F6.
03 / HARDWARE

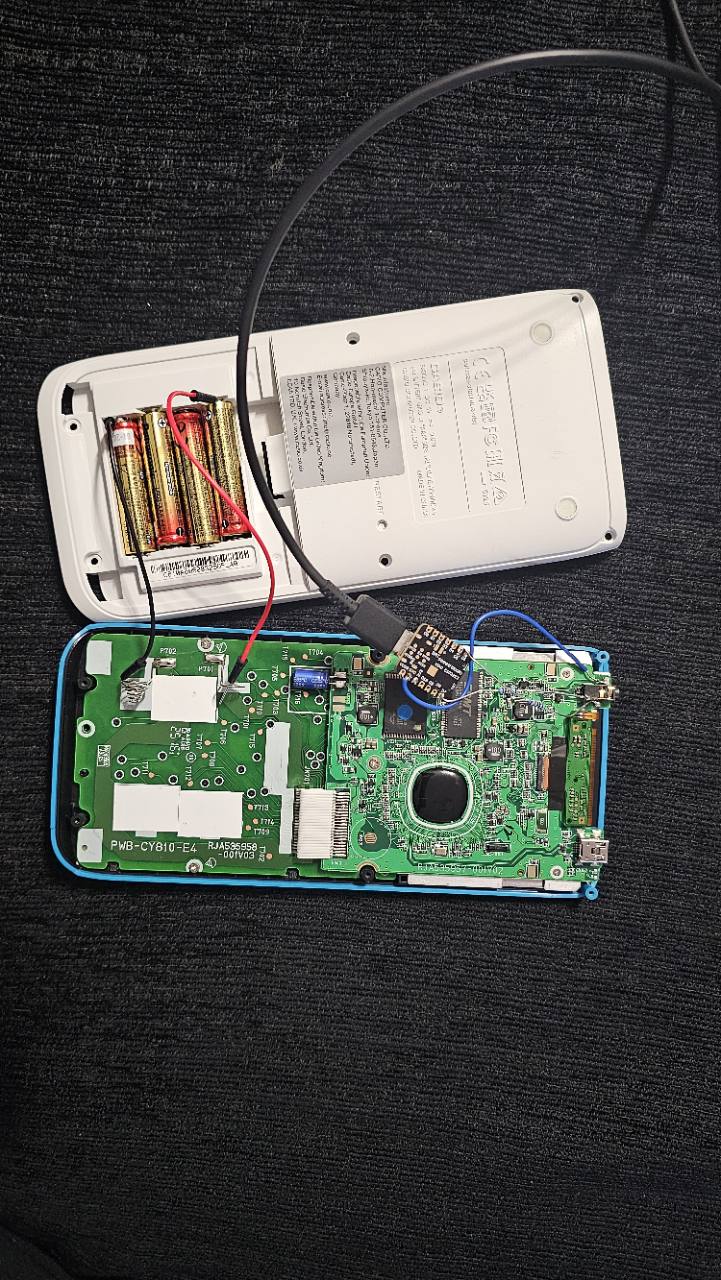

Del prototipo al interior de la carcasa.

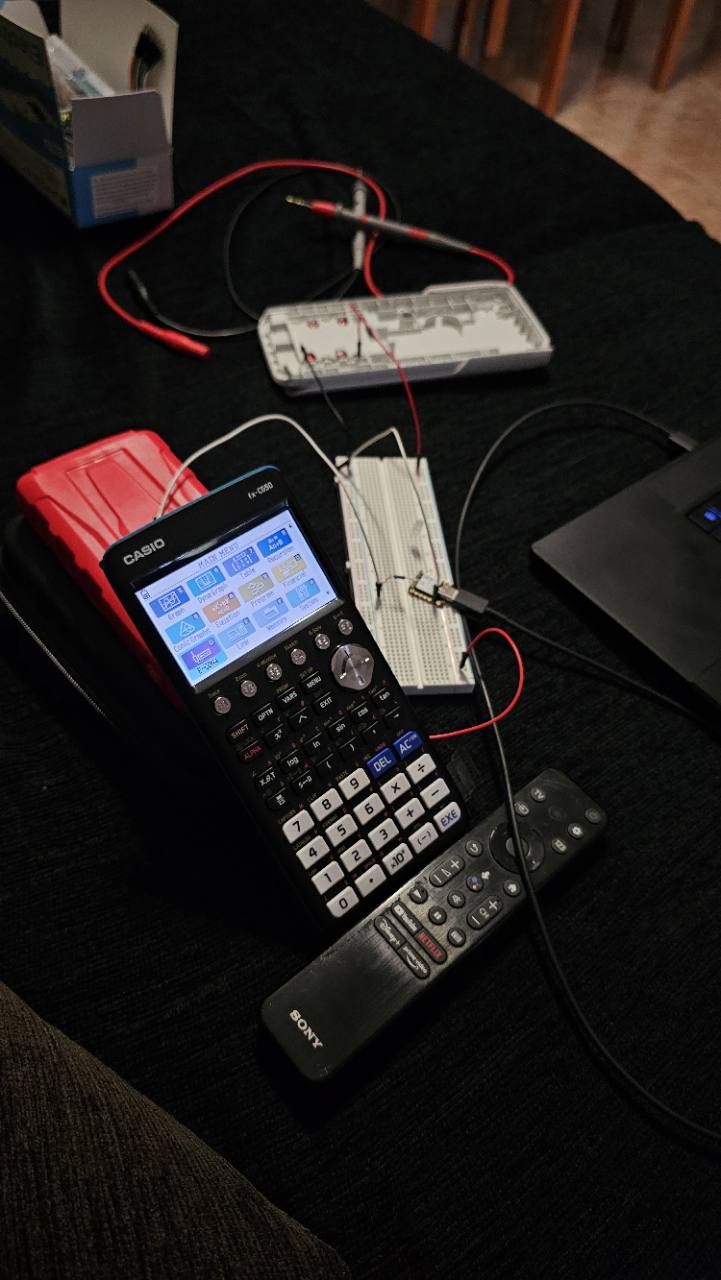

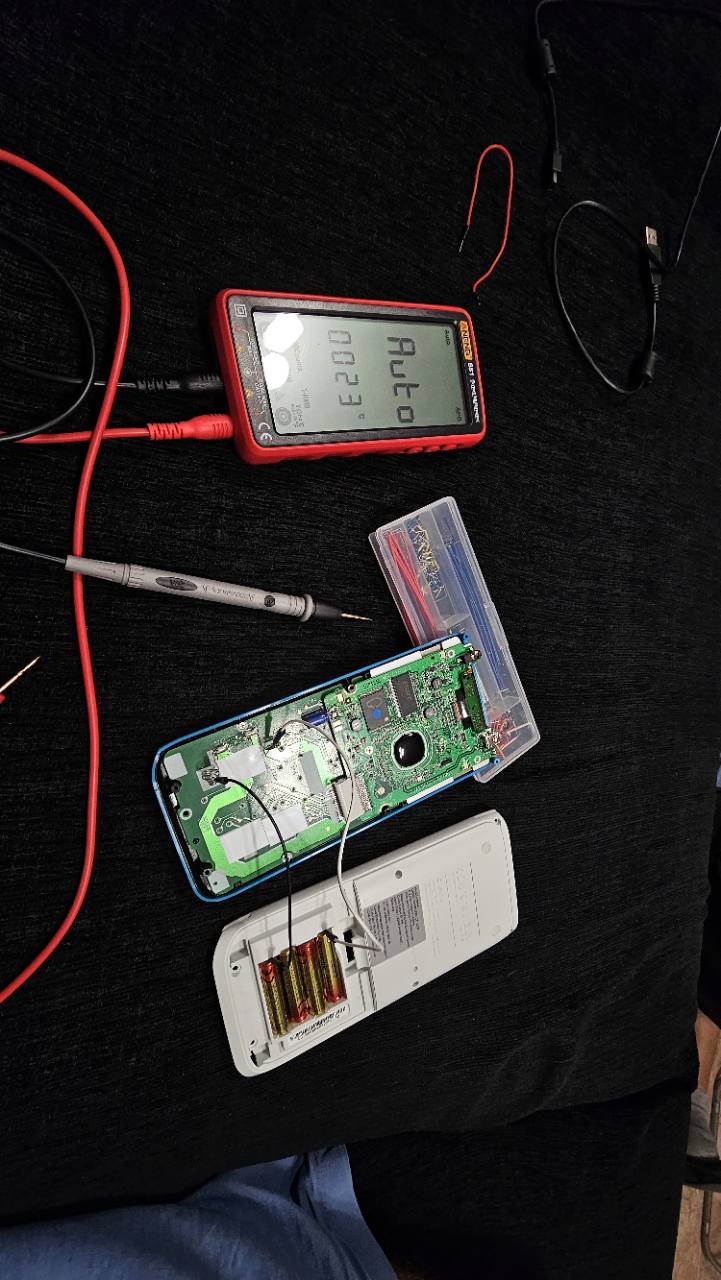

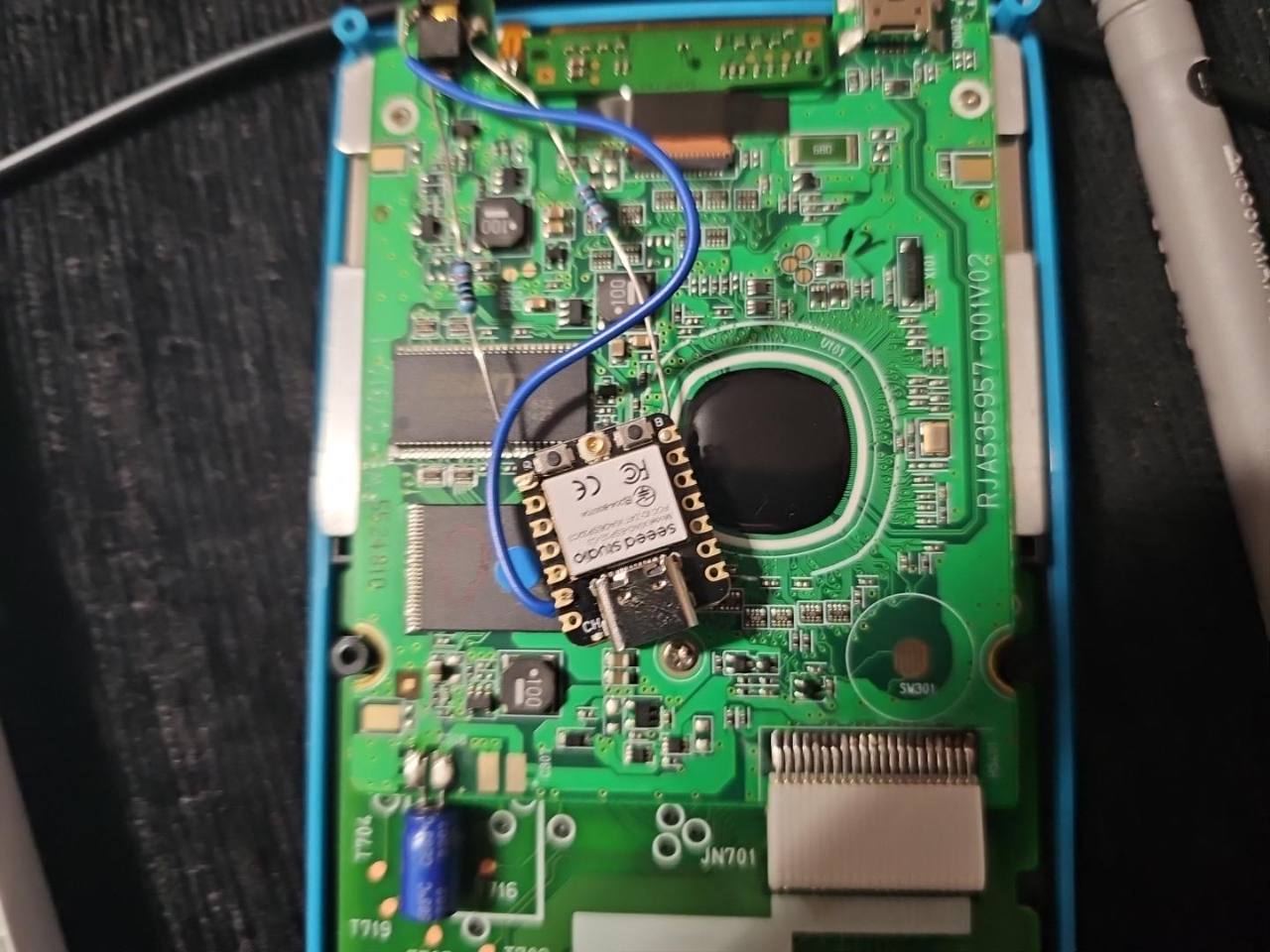

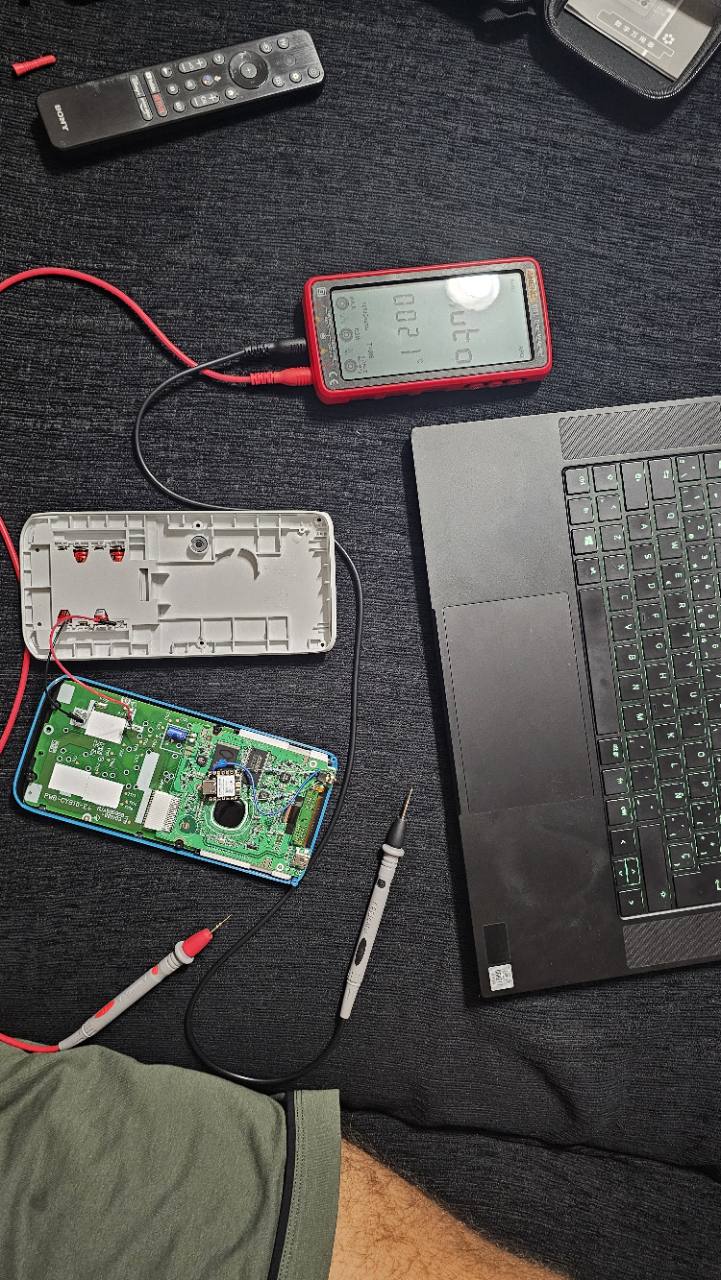

La placa se probó primero fuera de la calculadora. Solo después de identificar y medir cada señal se integró la XIAO en el interior.
04 / CABLEADO
Tres señales. Cruzadas con intención.
TX de la calculadora entra en D7/RX. D6/TX vuelve al RX de la calculadora. Ambos dispositivos comparten masa.
CG50 · TX→ D7 / RXResistencia en serie de 1 kΩ.
CG50 · RX← D6 / TXResistencia en serie de 1 kΩ.
CG50 · GND— GND comúnMasa del conector serie.
AlimentaciónUSB-C propioNo alimentar desde las cuatro AAA.
05 / INSTALACIÓN
Software reproducible.
Código, binarios, checksums, protocolo y guía de cableado viven juntos en el repositorio.
Flashea la XIAO.
Compila y flashea con ./tools/flash-esp32 /dev/ttyACM0, o usa el binario fusionado de la release.
Copia los add-ins.
Instala CASIOWIFI.g3a y CASIOGPT.g3a en la raíz del almacenamiento de la CG50.
Añade tu credencial.
Para CasioGPT, crea casiogpt_api.txt en la raíz. La clave no se compila en el firmware.
